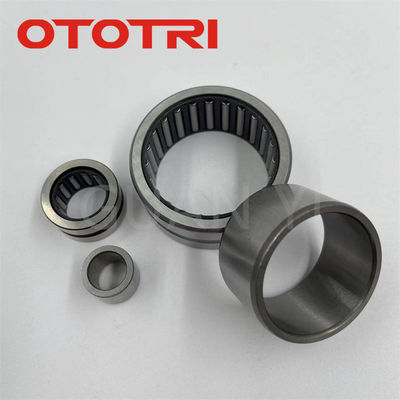

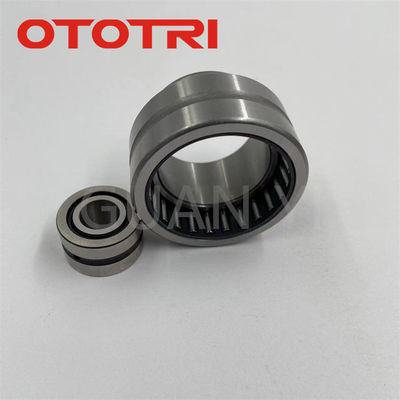

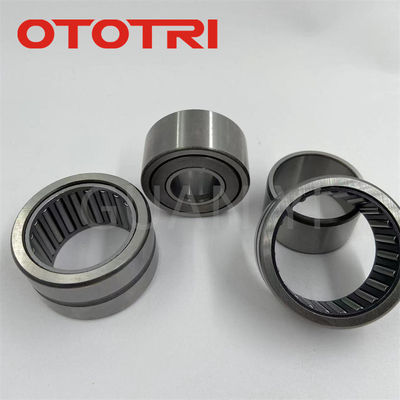

मशीनीकृत अंगूठी ऑटो असर NA49/32 |
|||
|---|---|---|---|
| आई.डी. डी. | 160 | ओ.डी. डी. | 220 |
| चौड़ाई B ((मिमी) | 60 | आंतरिक/बाहरी अंगूठी सामग्री | स्टील |
| बाहरी अंगूठी | बाहरी अंगूठी के साथ | रेसवे रिंग पंक्तियों की संख्या | एकल पंक्ति |
| आकार मानक | मीट्रिक प्रणाली | विनिर्देश | मानक / घर्षण प्रतिरोध / उच्च गति के लिए |
| रोलिंग एलिमेंट सामग्री | स्टील | बाहरी अंगूठी का प्रकार | अर्धवर्तुलर ग्रूव्ड |
|
असर मॉडल
|
आयाम ((मिमी)
|
|
|
मूल भार रेटिंग ((KN)
|
|
वजन ((किग्रा)
|
||
|
|
d
|
F
|
D
|
Dyn.C
|
Stat.Co
|
|
||
|
NA4900
|
10 मिमी
|
22 मिमी
|
13 मिमी
|
8800N
|
10400N
|
0.02 किलो
|
||
|
NA4900 2RS
|
10 मिमी
|
22 मिमी
|
13 मिमी
|
7370एन
|
8150N
|
0.03 किलो
|
||
|
NA4901
|
12 मिमी
|
24 मिमी
|
13 मिमी
|
9900N
|
12200 N
|
0.03 किलो
|
||
|
NA4901 2RS
|
12 मिमी
|
24 मिमी
|
13 मिमी
|
8090N
|
9650N
|
0.03 किलो
|
||
|
NA4902
|
15 मिमी
|
28 मिमी
|
13 मिमी
|
11200N
|
15300 N
|
0.03 किलो
|
||
|
NA4902 2RS
|
15 मिमी
|
28 मिमी
|
13 मिमी
|
9130एन
|
12000N
|
0.04 किलोग्राम
|
||
|
NA4903
|
17 मिमी
|
30 मिमी
|
13 मिमी
|
11400N
|
16300N
|
0.04 किलोग्राम
|
||
|
NA4903 2RS
|
17 मिमी
|
30 मिमी
|
13 मिमी
|
9520एन
|
12900 N
|
0.04 किलो
|
||
|
NA4904
|
20 मिमी
|
37 मिमी
|
17 मिमी
|
21600 N
|
28000 N
|
0.08 किलो
|
||
|
NA4904 2RS
|
20 मिमी
|
37 मिमी
|
17 मिमी
|
19400एन
|
22400 N
|
0.08 किलो
|
||
|
NA49/22
|
22.000 मिमी
|
39 मिमी
|
17 मिमी
|
23300 N
|
32000 N
|
0.08 किलो
|
||
|
NA4905
|
25 मिमी
|
42.000 मिमी
|
17 मिमी
|
24200 N
|
34500 N
|
0.09 किलो
|
||
|
NA4905 2RS
|
25 मिमी
|
42.000 मिमी
|
17 मिमी
|
21600N
|
27500N
|
0.09 किलो
|
||
|
NA49/28
|
28.000 मिमी
|
45 मिमी
|
17 मिमी
|
25100 N
|
36500 N
|
0.10 किलोग्राम
|
||
|
NA4906
|
30 मिमी
|
47 मिमी
|
17 मिमी
|
25500 N
|
39000 N
|
0.10 किलोग्राम
|
||
|
NA4906 2RS
|
30 मिमी
|
47 मिमी
|
17 मिमी
|
23300 N
|
32000 N
|
0.11 किलो
|
||
|
NA49/32
|
32.000 मिमी
|
52.000 मिमी
|
20 मिमी
|
30800 N
|
51000N
|
0.16 किलो
|
||
|
NA4907
|
35 मिमी
|
55.000 मिमी
|
20 मिमी
|
31900 N
|
54000 N
|
0.17 किलो
|
||
|
NA4907 2RS
|
35 मिमी
|
55.000 मिमी
|
20 मिमी
|
27000 N
|
43000 N
|
0.18 किलो
|
||
|
NA4908
|
40 मिमी
|
62 मिमी
|
22 मिमी
|
42900 N
|
71000N
|
0.23 किलो
|
||
|
NA4908 2RS
|
40 मिमी
|
62 मिमी
|
22 मिमी
|
36900 N
|
58500 N
|
0.25 किलो
|
||
|
NA4909
|
45 मिमी
|
68.000 मिमी
|
22 मिमी
|
45700 N
|
78000 N
|
0.27 किलो
|
||
|
NA4909 2RS
|
45 मिमी
|
68.000 मिमी
|
22 मिमी
|
39100 N
|
64000 N
|
0.29 किलो
|
||
|
NA4910
|
50 मिमी
|
72 मिमी
|
22 मिमी
|
47300 N
|
85000 N
|
0.27 किलो
|
||
|
NA4910 2RS
|
50 मिमी
|
72 मिमी
|
22 मिमी
|
40200N
|
69500 N
|
0.30 किलो
|
||
|
NA4911
|
55 मिमी
|
80.000 मिमी
|
25 मिमी
|
57200 N
|
106000 एन
|
0.40 किलो
|
||
|
NA4912
|
60 मिमी
|
85.000 मिमी
|
25 मिमी
|
60500 एन
|
114000 N
|
0.43 किलो
|
||
|
NA4913
|
65.000 मिमी
|
90 मिमी
|
25 मिमी
|
61600N
|
120000 N
|
0.46 किलो
|
||
|
NA4914
|
70.000 मिमी
|
100 मिमी
|
30 मिमी
|
84200 N
|
163000 N
|
0.73 किलो
|
||
|
NA4915
|
75.000 मिमी
|
105 मिमी
|
30 मिमी
|
84200 N
|
170000 N
|
0.78 किलो
|
||
|
NA4916
|
80.000 मिमी
|
110.000 मिमी
|
30 मिमी
|
88000 N
|
183000 N
|
0.88 किलो
|
||
|
NA4917
|
85.000 मिमी
|
120 मिमी
|
35 मिमी
|
108000 N
|
250000 N
|
1.25 किलो
|
||
|
NA4918
|
90.000 मिमी
|
125.000 मिमी
|
35 मिमी
|
112000 N
|
265000 N
|
1.30 किलो
|
||
|
NA4920
|
100.000 मिमी
|
140.000 मिमी
|
40 मिमी
|
125000N
|
280000 N
|
1.90 किलोग्राम
|
||
|
NA4922
|
110.000 मिमी
|
150.000 मिमी
|
40 मिमी
|
130000 N
|
300000 N
|
2.10 किलो
|
||
|
NA4924
|
120.000 मिमी
|
165.000 मिमी
|
45 मिमी
|
176000 N
|
405000 N
|
2.85 किलो
|
||
|
NA4926
|
130 मिमी
|
180.000 मिमी
|
50 मिमी
|
198000N
|
480000 N
|
3.90 किलोग्राम
|
||
